產品概述
      是一種雙組分反應固化型高分子防水涂料，甲組分由聚醚和異氰酸酯經縮聚反應得到的聚氨酯預聚
體，乙組分是由增塑劑、固化劑、增稠劑、促凝劑、填充劑組成的彩色液體。使用時將甲、乙兩組分按
一定比例混合，攪拌均勻后，涂刷在需施工基面上，經數小時后反應固結成為富有彈性、堅韌又有耐久
性的防水涂膜。

產品特點
1、 能在潮濕的地下室基面上施工，且粘結力較強；
2、 強度高、延伸率大，彈性好；
3、 可厚涂，涂膜密實、無氣泡、無針孔；
4、 不含苯類溶劑，無煤焦油成分，對環境無污染；
5、 化學反應成膜，耐水、耐腐蝕、耐霉變、耐寒、
不透水性強。

產品分類
產品按拉伸性能和使用部位不同分為I類和II類。

施工方法
（1） 基層處理
       基層應平整、牢固、堅實、充分干燥（地下工程無明顯濕漬即可），無尖銳角，無明顯濕漬并做好
節點圓弧處理。
（2） 配料
       根據施工用量，將A、B組分按比例混配后，攪拌均勻。攪拌器具必須干燥、清潔。
（3） 細部節點附加層
       陰陽角、管根部、變形縫等基礎細部，應先進行附加防水層施工，可增涂2-4遍涂料（厚度不大于
1mm），如加鋪胎體增強材料時一定要浸透，變形縫部位應先鋪一層聚酯無紡布再增涂涂料形成附加層
空鋪的構造。
（4） 大面防水層施工
       將混合料用橡膠或塑膠刮板均勻涂布，要求厚度一致。一般為1.5mm-2.0mm，宜分3-4遍涂布，后
次涂刷應在前次涂刷固化成膜后且向不同方向進行。
（5） 收頭和邊緣處理：增涂涂料進行封閉。
（6） 保護隔離層：涂膜防水層表面應按設計要求進行保護隔離層施工。

應用范圍
    適用于地下室和廁浴間、廚房間以及水池、冷庫、地坪等工程的防水、防潮，尤其適用于基層
難以干燥的地下工程，也可用于非暴露型屋面工程防水。

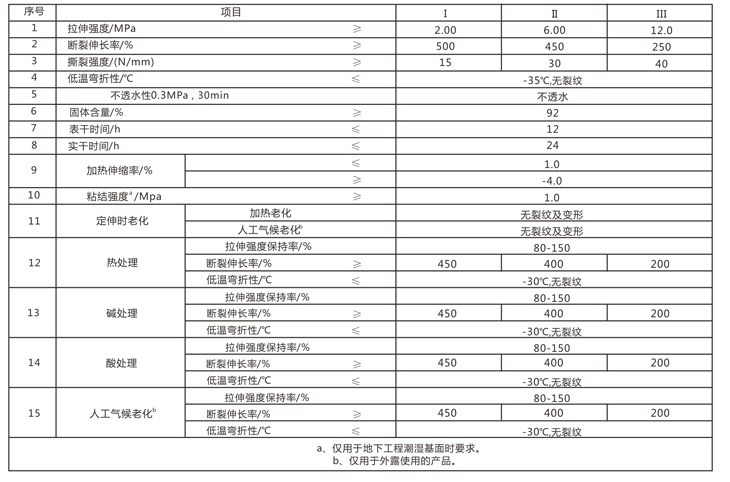

性能指標

注意事項
1、 地下工程潮濕基面上不應有明水，應在排干后24h施工；
2、 宜在5℃以上溫度下施工，施工現場應通風良好，并放置消防器材；
3、 甲、乙組分混合后，應盡快使用完，時間不宜超過20分鐘。切忌較長時間直接暴露在空氣中，
以防自聚。開桶后未用完的甲、乙組分應立即將蓋子蓋嚴；
4、 涂膜未實干前，嚴禁在防水層上行走，并注意保護不被損傷。

貯存運輸
1、 產品貯存于清潔、干燥、封閉的鐵桶中；
2、 運輸按危險品要求。運輸時，防止雨淋、曝曬、擠壓、碰撞、倒置，保持包裝完好無損；
產品應貯存于通風、干燥、陰涼處，防止日光直接照射。貯存溫度不應高于40℃。
